Универсальная цилиндрическая шлифовальная машина с ЧПУ

A Универсальный круглошлифовальный станок с ЧПУ представляет собой шлифовальный станок, предназначенный для выполнения наружного (наружного) шлифования, внутреннего (внутреннего) шлифования, а часто и конического и торцевого шлифования на одной станине без перемещения детали на другую установку. Название «универсальный» связано с поворотной шлифовальной головкой и рабочей головкой, которые позволяют одному станку обрабатывать различные геометрии, для которых в противном случае потребовались бы два или три отдельных специализированных шлифовальных станка. В этой статье объясняется, что делает шлифовальную машину универсальной, как она переключается между работой OD и ID, где она приносит наибольшую пользу и как выбрать подходящую модель для вашего магазина.

Что делает круглошлифовальный станок с ЧПУ универсальным

Не каждая круглошлифовальная машина универсальна. Стандартная шлифовальная машина для наружного диаметра построена на фиксированной шлифовальной головке, предназначенной для наружного шлифования, а универсальная модель обеспечивает механическую гибкость для выполнения нескольких задач шлифования на одной раме. Согласно техническому обзору круглошлифовального станка UNITED GRINDING, универсальный круглошлифовальный станок более универсален, чем традиционный круглошлифовальный станок, поскольку он оснащен несколькими регулируемыми шлифовальными головками, что обеспечивает повышенную гибкость по сравнению с конструкциями с фиксированной шлифовальной головкой.

В практическом плане к особенностям, отличающим универсальную машину от стандартной, относятся следующие.

• Поворотная головка колеса. Шлифовальная головка вращается в программируемом диапазоне углов, что позволяет осуществлять прямое врезное шлифование, коническое шлифование и угловое торцевое шлифование без переоснащения.
• Несколько положений шпинделя. Многие универсальные шлифовальные головки оснащены двумя или более колесами с внешним диаметром и отдельным шпинделем с внутренним внутренним диаметром, поэтому контроллер может автоматически переключаться между ними в течение одного цикла.
• Поворот рабочей головки. Передняя бабка может вращаться, обеспечивая работу с мелким конусом, расширяя диапазон геометрии деталей, которые может обрабатывать станок.
• Насадка для внутреннего шлифования. Выдвижной или установленный на оси B внутренний шпиндель позволяет выполнять шлифование отверстия таким же образом, как и шлифование внешнего диаметра.
• Координированные с ЧПУ оси. Контроллер автоматически управляет поворотом шлифовальной головки, выбором шпинделя и перемещением стола, заменяя ручную перенастройку между операциями.

Именно эта комбинация позволяет одному Универсальный круглошлифовальный станок с ЧПУ для замены того, что в противном случае могло бы быть небольшой ячейкой специализированных шлифовальных станков для наружного, внутреннего и конического диаметра, что особенно полезно для цехов, производящих сложные валы, корпуса клапанов или детали шпинделя в умеренных объемах.

Как универсальный шлифовальный станок переключается между наружным и внутренним шлифованием

Механизм переключения между внешним и внутренним шлифованием зависит от конструкции шлифовальной головки, но большинство современных универсальных шлифовальных станков с ЧПУ полагаются на один из приведенных ниже подходов.

Согласно объяснению UNITED GRINDING комбинированных процессов внутреннего и наружного диаметра, внутреннее и внешнее шлифование может выполняться на одной и той же установке, если станок правильно оборудован, при этом в некоторых конфигурациях можно использовать до четырех кругов с различными комбинациями шпинделей по наружному и внутреннему диаметру для сложных деталей. Преимущество этого подхода является прямым: устранение необходимости перемещения детали между станками снижает необходимость в обращении, что, в свою очередь, улучшает круглость и соосность между отверстием и наружным диаметром, поскольку оба элемента относятся к одной и той же установке зажима или центрирования.

Каковы основные преимущества универсального шлифования с ЧПУ?

Выбор универсальной машины сводится к гибкости, точности и эффективности занимаемой площади, а не к скорости исходного цикла при выполнении одной операции. К основным преимуществам относятся следующие.

1. Меньше настроек на деталь. Шлифование наружного, внутреннего диаметра и уступов за один патрон устраняет ошибку соосности, возникающую при повторном закреплении детали на втором станке.
2. Лучшая концентричность. Поскольку отверстие и наружный диаметр шлифуются относительно одной и той же эталонной детали, биение между деталями легче контролировать.
3. Требуемая площадь нижнего этажа. Одна универсальная машина может выполнять работу, для которой в противном случае потребовались бы отдельные шлифовальные станки для наружного и внутреннего диаметра, что важно в цехах с ограниченным пространством.
4. Гибкость для смешанного производства. Мастерские, производящие различные детали малыми и средними партиями, получают выгоду от машины, которую можно перепрограммировать для новой геометрии без замены оборудования.
5. Сокращение незавершенного производства. Детали не стоят в очереди между двумя отдельными шлифовальными станциями, что сокращает общее время выполнения заказа.

Компромисс заключается в том, что универсальные станки, как правило, более сложны и требуют более высоких первоначальных инвестиций, чем одноцелевые шлифовальные станки для наружного или внутреннего диаметра. Для крупносерийного производства одной геометрии специализированный станок часто оказывается более эффективным выбором в расчете на каждую деталь.

Когда следует использовать универсальный круглошлифовальный станок с ЧПУ

Универсальная машина заслужит свое место в цехе в конкретных производственных условиях, а не станет стандартным выбором для каждой шлифовальной работы. В таблице ниже показано, когда он лучше подходит по сравнению со специальной одноцелевой шлифовальной машиной.

Типичные детали, подходящие для универсального шлифования, включают золотники клапанов, валы насосов с внутренними отверстиями, корпуса шпинделей, компоненты гидравлических цилиндров и заготовки шестерен, которые сочетают наружный диаметр с прецизионным отверстием. Согласно списку отраслевых применений UNITED GRINDING, отрасли промышленности, сообщающие о интенсивном использовании комбинированного шлифования внутреннего и наружного диаметра, включают компоненты автомобильного рулевого управления и турбонагнетателя, гидрораспределители аэрокосмической отрасли, а также машиностроение, такое как шпиндели и корпуса насосов.

Как правильно выбрать универсальный круглошлифовальный станок с ЧПУ

Выбор универсальной шлифовальной машины должен определяться составом деталей, которые вы ожидаете использовать в течение всего срока службы машины, а не только деталью, которая находится перед вами сегодня. Учитывайте следующие факторы.

• Размах и центральное расстояние. Подтвердите максимальный диаметр и длину заготовки, которую может выдержать станок, с запасом на будущий рост детали.
• Конфигурация шлифовальной головки. Решите, сколько одновременных положений колес вам нужно; Конфигурация с двумя наружными дисками и внутренним шпинделем подходит для более сложных деталей, чем одна поворотная головка.
• Диапазон и разрешение поворота оси B. Более широкий диапазон поворота и более высокая разрешающая способность индексации позволяют выполнять более широкий спектр работ по конусности и углам.
• Скорость внутреннего шлифовального шпинделя. Для шлифования отверстий малого диаметра часто требуются высокочастотные шпиндели внутреннего диаметра; проверьте доступный диапазон скоростей по сравнению с вашим наименьшим диаметром отверстия.
• Гибкость в работе. Убедитесь, что варианты патрона, цанги и межцентровых приспособлений соответствуют вашему ассортименту деталей, поскольку универсальные шлифовальные станки часто используют более широкий набор приспособлений, чем специализированные станки.
• Управляющее программное обеспечение и поддержка программирования. Ищите интуитивное программирование циклов для комбинированных последовательностей наружного диаметра/внутреннего диаметра/конуса, поскольку именно здесь универсальные машины получают или теряют свое преимущество во времени по сравнению с отдельными установками.
• Совместимость с автоматизацией. Если объемы это оправдывают, убедитесь, что машина поддерживает роботизированную загрузку или портальную автоматизацию для работы без присмотра.

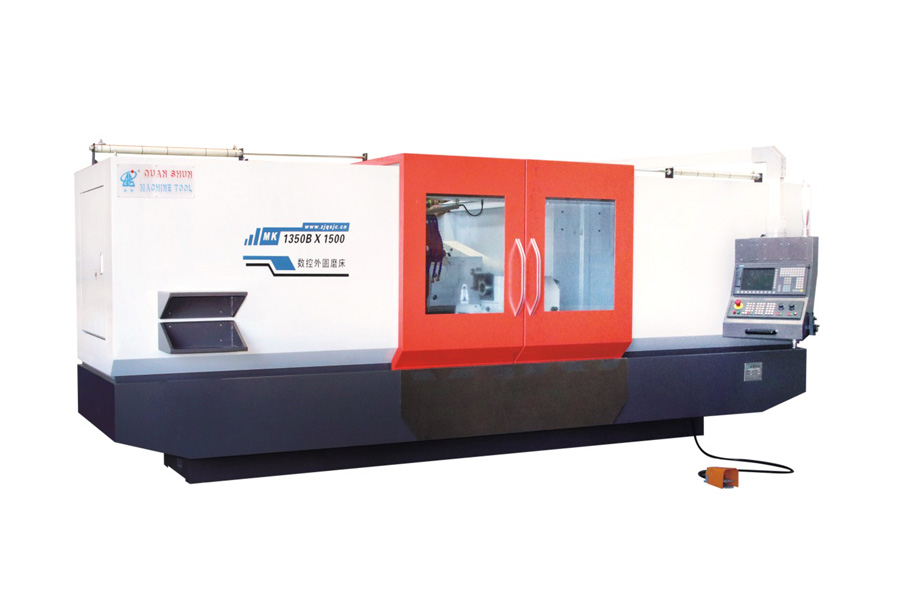

Наша компания производит Универсальные круглошлифовальные станки с ЧПУ из объекта площадью 35 000 квадратных метров и здания площадью 32 000 квадратных метров, объединяющего специализированную базу по производству станков с базой по производству гидравлических деталей. Ассортимент нашей продукции включает обычные круглошлифовальные станки и станки с ЧПУ, торцевые круглошлифовальные станки с ЧПУ, автоматические загрузочные и разгрузочные станки с ЧПУ и торцевые круглошлифовальные станки, композитные шлифовальные станки, а также высокоточные обычные круглошлифовальные станки с ЧПУ. Если стандартная конфигурация не соответствует геометрии детали клиента, наша команда инженеров также разрабатывает нестандартные специальные шлифовальные станки и обеспечивает вспомогательные технологии, программное обеспечение, обучение и интеграцию автоматизации.

Наша компания имеет сертификат системы качества ISO9001-2015 и сертификат безопасности CE и была признана национальным высокотехнологичным предприятием. В 2021 году мы были признаны специализированным и новым малым и средним предприятием в провинции Чжэцзян. Имея сертификаты для самостоятельного экспорта, наша продукция в настоящее время поставляется в более чем 20 стран, включая США, Германию, Японию и рынки Юго-Восточной Азии, что основано на давней приверженности качеству прежде всего, репутации прежде всего и обслуживанию прежде всего.
