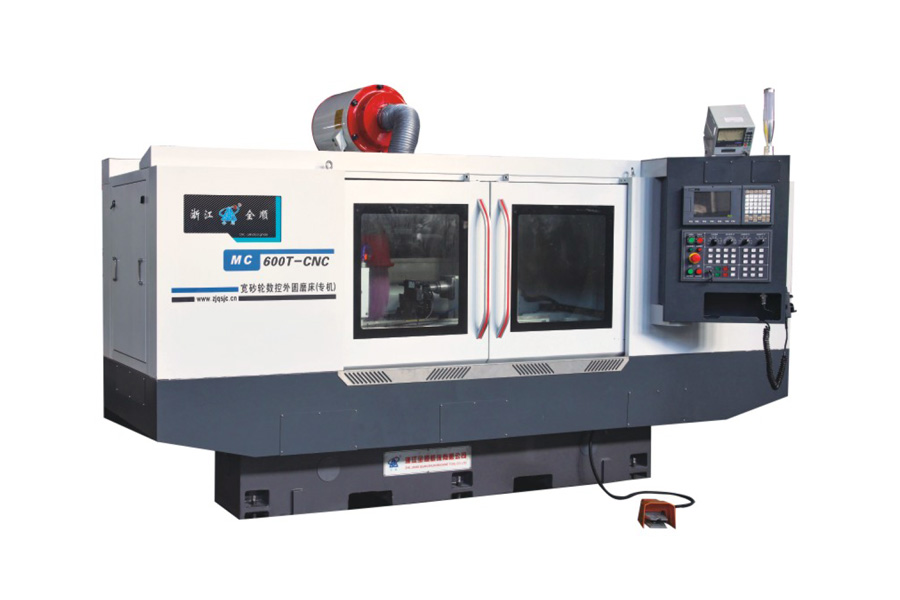

Цилиндрический шлифовальный станок с ЧПУ и широким шлифовальным кругом

Широкий круг = более высокая производительность — Шлифовальный круг размером 500×203×200 мм охватывает большую площадь поверхности за один проход, значительно сокращая время шлифовки длинных валов по сравнению со стандартными кругами, что напрямую снижает затраты при массовом производстве.

Полный ЧПУ‑сервопривод — Ось Z (стол) и ось X (шпиндельная бабка) приводятся в движение сервомоторами переменного тока мощностью 5,9 кВт с разрешением 0,001 мм, обеспечивая повторяемую точность на уровне микронов для каждой детали в партии.

Мощный привод шпиндельной бабки — Сервомотор частотного преобразования мощностью 15 кВт приводит шлифовальный круг со скоростью 45 м/с, обеспечивая стабильное и интенсивное удаление материала даже на закалённых стальных заготовках.

Высокая грузоподъёмность — Станок работает с заготовками от Φ8 мм до Φ320 мм и массой до 150 кг, охватывая широкий диапазон размеров деталей при одном вложении в оборудование.

Гибкая регулировка стола — Рабочий стол может поворачиваться по часовой стрелке на 7° и против часовой стрелки на 3°, что позволяет выполнять точную конусную шлифовку и корректировать геометрию сложных валов.

Гидравлическая двойная бабка — Бабка с коническим хвостовиком №5 и ходом втулки 50 мм, управляемая гидравлическим двойным приводом, обеспечивает надёжное и повторяемое зажатие заготовки, а также ускоряет смену деталей.

Жёсткая неповоротная головка — Неподвижная головка с сервомотором шпинделя переменного тока мощностью 3,1 кВт и коническим хвостовиком №5 обеспечивает стабильную вращательную устойчивость при выполнении требовательных задач высокой точности.

Как специализированный производитель оборудования для шлифовки с ЧПУ, компания Zhejiang Quanshun Machine Tool Co., Ltd. сочетает жёсткую конструкцию станины, полный сервопривод ЧПУ по всем осям и специализированную комплектацию (широкий круг, гидравлическая бабка, поворотный стол), помогая клиентам снизить время цикла на одну деталь и добиться стабильной точности на уровне микронов в производственных условиях. Мы предлагаем индивидуальные решения по диаметру шлифовки, межцентровой дистанции и размеру шлифовального круга в зависимости от требований заказчика, а также технические консультации, помощь в установке и послепродажное обслуживание.

Какой максимальный размер заготовки может обрабатывать этот станок?

Станок обрабатывает заготовки диаметром от Φ8 мм до Φ320 мм, с межцентровой дистанцией 600 мм и максимальной массой заготовки 150 кг.

Чем отличается станок с «широким шлифовальным кругом» от обычного цилиндрического шлифовального станка?

Широкий шлифовальный круг (шириной 500 мм в данной модели) обеспечивает большую площадь контакта за один проход, сокращая количество необходимых проходов при обработке длинных валов и повышая общую эффективность шлифовки в условиях массового производства.

Какова точность позиционирования осей ЧПУ?

Ось Z (стол) и ось X (шпиндельная бабка) достигают разрешения 0,001 мм, благодаря сервомоторам переменного тока мощностью 5,9 кВт, обеспечивая стабильную и повторяемую точность.

Может ли станок обрабатывать конические валы?

Да. Рабочий стол может поворачиваться по часовой стрелке на 7° и против часовой стрелки на 3°, что позволяет выполнять конусную шлифовку и тонкую корректировку геометрии.

Подходит ли бабка для массового производства?

Да. Бабка оснащена гидравлическим двойным приводом с ходом втулки 50 мм, что обеспечивает быстрое и надёжное зажатие заготовки, а также ускоряет смену деталей.

Можно ли изменить технические характеристики?

Да. Компания Zhejiang Quanshun Machine Tool предлагает индивидуальную настройку диапазона диаметра шлифовки, межцентровой дистанции, размеров шлифовального круга и конфигурации двигателя в соответствии с конкретными требованиями заготовки и производственного процесса.
