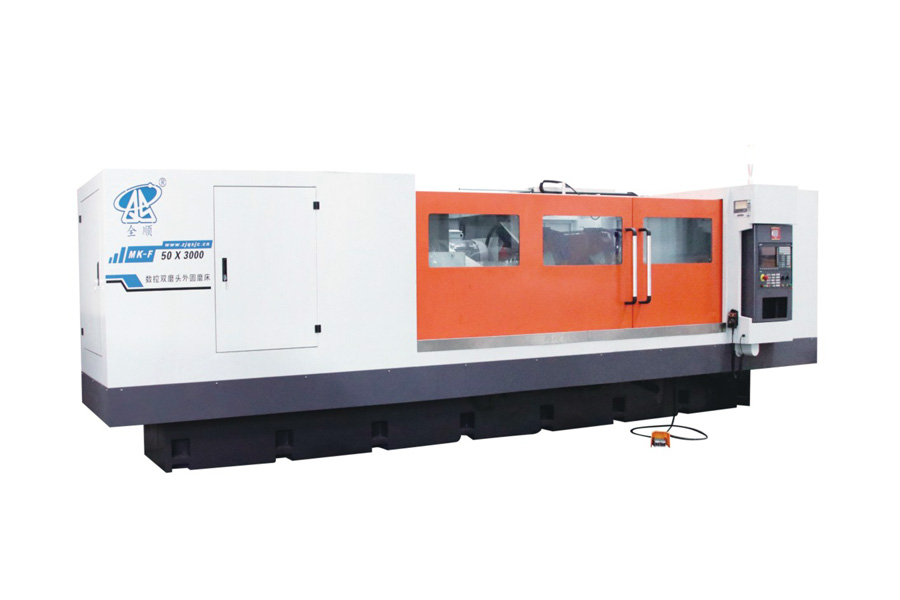

Цилиндрический шлифовальный станок с двойной шлифовальной головкой ЧПУ

Двойная конфигурация шлифовальных кругов — два круга (A: Φ750x100x305, B: Φ750x75x305) установлены на одном башмаке, что позволяет выполнять различные операции шлифования в одной установке без замены кругов — сокращая цикл обработки многодиаметровых валов.

Возможности для длинных валов — доступен в четырёх вариантах длины шлифовки (1000/1500/2000/3000 мм) с межцентровым расстоянием до 3100 мм, охватывая весь спектр от коротких шпинделей до длинных роликов в рамках одной серии станков.

Высокая грузоподъёмность — выдерживает заготовки диаметром до Φ500 мм и массой до 1000 кг, с диаметром вращения 540 мм, что делает его подходящим для крупных промышленных валов и роликов.

Высокоточный сервопривод — рабочий стол обеспечивает разрешение движения 0,001 мм, а механизм поперечной подачи достигает разрешения 0,0001 мм благодаря сервомотору переменного тока с крутящим моментом 22 Н·м, гарантируя стабильное и повторяемое позиционирование с точностью до микронов.

Мощный и стабильный башмак — шпиндельный двигатель мощностью 15 кВт развивает линейную скорость до 45 м/с, с максимальным ходом 400 мм, обеспечивая равномерное удаление материала даже на закалённых заготовках большого диаметра.

Регулируемый конический рабочий стол — стол позволяет задавать конусность, обеспечивая точную шлифовку конических и прямых валов на одной платформе.

Доказанная точность шлифования — обеспечивает круглость ≤0,003 мм, цилиндричность ≤0,008/1000 мм и шероховатость поверхности ≤Ra 0,32 мкм, соответствующую строгим допускам финишной обработки прямо с машины.

Компания Zhejiang Quanshun Machine Tool Co., Ltd. специализируется на оборудовании для центровальной шлифовки с ЧПУ, разработанном для тяжёлых промышленных применений. Серия станков с двойной шлифовальной головкой MK-F50 сочетает жёсткую станину, башмак с двумя шлифовальными кругами и высокоразрешающие сервосистемы, помогая производителям сократить время настройки и улучшить стабильность шлифовки крупных валов различного диаметра. Мы предлагаем возможность выбора межцентрового расстояния, размеров шлифовальных кругов и мощности двигателя в соответствии с конкретными требованиями заготовок, подкреплённые техническими консультациями, услугами по установке и послепродажным обслуживанием.

Что означает «двойная шлифовальная головка» на этом станке?

Башмак несёт два шлифовальных круга (A: Φ750x100x305, B: Φ750x75x305), что позволяет выполнять различные операции шлифования — например, обработку разных диаметров или этапов шлифования — в одной установке без замены кругов.

Каковы максимальные размеры и вес заготовки?

Станок шлифует заготовки диаметром от Φ30 мм до Φ500 мм, с диаметром вращения Φ540 мм и максимальной массой заготовки 1000 кг.

Какие длины шлифовки доступны?

Серия MK-F50 представлена в четырёх конфигурациях с максимальной длиной шлифовки 1000 мм, 1500 мм, 2000 мм и 3000 мм, чтобы соответствовать различным длинам валов.

Какую степень точности может достичь этот станок?

Станок обеспечивает круглость ≤0,003 мм, цилиндричность ≤0,008/1000 мм и шероховатость поверхности ≤Ra 0,32 мкм, с разрешением поперечной подачи до 0,0001 мм.

Может ли станок шлифовать конические заготовки?

Да. Рабочий стол оснащён регулируемым коническим типом, позволяя выполнять точную шлифовку конусов в дополнение к прямой цилиндрической шлифовке.

Можно ли индивидуально настроить технические характеристики?

Да. Компания Zhejiang Quanshun Machine Tool предлагает индивидуальную настройку межцентрового расстояния, размеров шлифовальных кругов, мощности шпиндельного двигателя и других параметров в зависимости от конкретных требований заготовок и производственного процесса.
