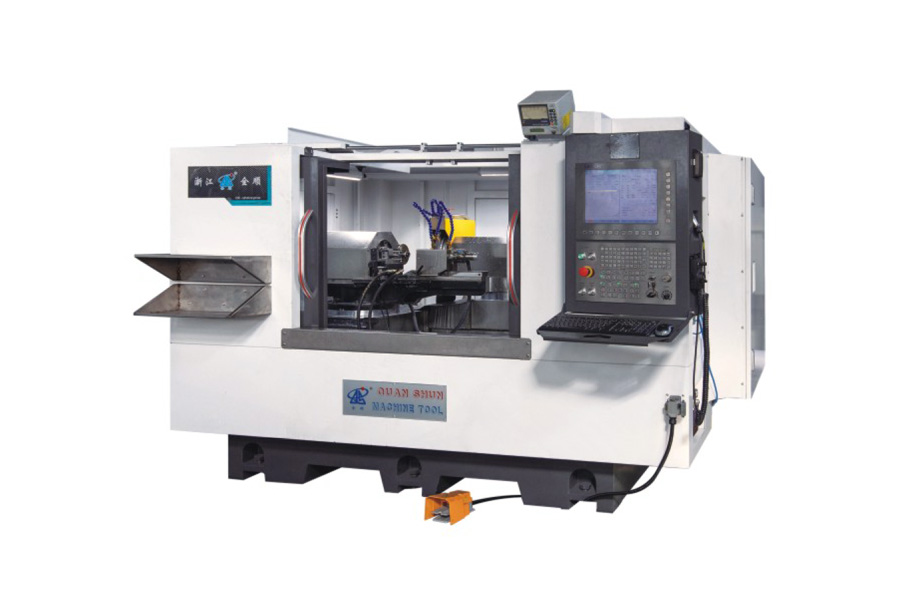

Высокоточная цилиндрическая шлифовальная машина с ЧПУ для профилей

Линейный двигатель на оси X — ось X (подача / ось бабки) приводится в движение непосредственно линейным двигателем с тяговым усилием 2200 Н, что устраняет люфт шарико‑винтовой передачи и обеспечивает более быстрое и точное следование контуру.

Прямой привод рабочего узла — двигатель рабочего узла использует технологию прямого привода (1500 Н·м), а опция DD‑двигателя позволяет полностью автоматизировать вращение бабки для синхронной шлифовки профилей и кулачков.

Субмикронное разрешение позиционирования — минимальное разрешение подачи и аналитического движения по осям X/Z достигает 0,001 мм, а разрешение вращения бабки — 0,001°, что позволяет обрабатывать сложные профили с высокой точностью.

Высокоскоростной электрический шпиндель — стандартная конфигурация электрического шпинделя работает на 4000 об/мин при линейной скорости круга 80 м/с, обеспечивая эффективное удаление материала и сохраняя тонкую чистоту поверхности на деталях малого диаметра.

Компактный диапазон точности — специально предназначен для наружной шлифовки диаметров от Φ5 мм до Φ200 мм при межцентровом расстоянии 250 мм, идеально подходя для мелких прецизионных валов и деталей профильной обработки, а не для крупносерийной обработки массивных валов.

Регулируемое вращение рабочего узла — рабочий узел поворачивается до 15° (стандартный ручной поворотный тип), что позволяет гибко настраивать оборудование для угловых и профильных операций, выходящих за рамки прямой цилиндрической обработки.

Компания Zhejiang Quanshun Machine Tool Co., Ltd. разработала модель MGK8320*300 для задач, где обычные цилиндрические шлифовальные станки не обеспечивают достаточной точности контура. Сочетая линейные оси подачи, прямой привод рабочего узла и высокоскоростной электрический шпиндель, станок достигает субмикронного позиционирования и тонкой отделки поверхностей на мелких деталях со сложной геометрией. Мы предлагаем варианты конфигурации, включая автоматическое вращение бабки с помощью DD‑двигателя, различные спецификации круга и диапазон скоростей шпинделя, чтобы соответствовать конкретным задачам профильной шлифовки, а также техническую консультацию, помощь в установке и послепродажное обслуживание.

Чем эта машина отличается от обычного цилиндрического шлифовального станка и почему её называют «профильной»?

Станок объединяет линейную ось X, прямой привод рабочего узла и разрешение вращения бабки 0,001°, что позволяет обрабатывать сложные некруглые контуры, такие как кулачки и профили с несколькими радиусами, а не только прямые цилиндрические поверхности.

Какие размеры заготовок может обрабатывать этот станок?

Диапазон внешнего шлифования — от Φ5 мм до Φ200 мм, при межцентровом расстоянии 250 мм, что делает его подходящим для мелких и средних прецизионных деталей, а не для крупных массивных валов.

Что такое линейная ось и почему это важно?

Линейный двигатель приводит ось напрямую, без шарико‑винтовой передачи или редуктора, что исключает механический люфт. Это обеспечивает оси X (тяговое усилие 2200 Н) более быструю реакцию и стабильную точность позиционирования при работе с мелкими профилями.

Может ли бабка вращаться автоматически для шлифовки кулачков или профилей?

В стандартной конфигурации используется ручной поворотный рабочий узел с регулировкой до 15°. При специальной конфигурации можно добавить DD‑двигатель для полностью автоматического синхронного вращения бабки.

Какие скорости шпинделя и круга использует этот станок?

Стандартная конфигурация электрического шпинделя работает на 4000 об/мин, при линейной скорости круга до 80 м/с, с использованием круга Φ400×40×203.

Можно ли изменять технические характеристики?

Да. Компания Zhejiang Quanshun Machine Tool предлагает индивидуальную настройку конфигурации шпинделя, типа вращения бабки (ручной или автоматический DD), спецификации круга и мощности двигателя в зависимости от конкретных требований профильной шлифовки.
