Как оценить точность и повторяемость шлифовального станка с ЧПУ?

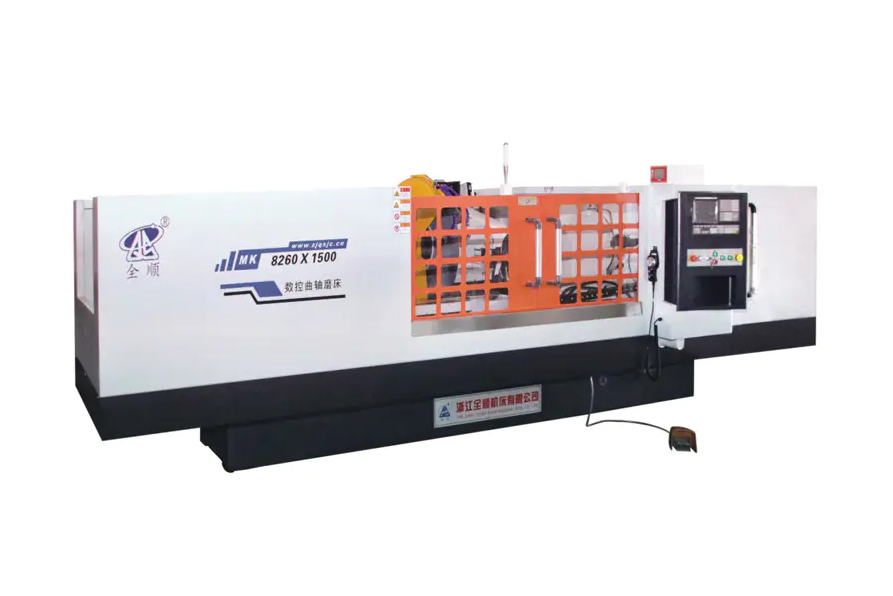

Оценка точности и повторяемости шлифовальный станок коленчатого вала с ЧПУ требует систематического измерения точность размеров, геометрические допуски и согласованность процесса в течение нескольких циклов обработки. Основной подход сочетает в себе зондирование на станке, проверку КИМ (координатно-измерительной машины) и анализ статистического управления процессом (SPC). Хорошо откалиброванный шлифовальный станок с ЧПУ должен обеспечить округлость в пределах ±0,001 мм , допуск диаметра в пределах ±0,002 мм и значение Cpk 1,33 или выше считаться производственноспособными.

Процесс оценки — это не однократная проверка, а структурированный протокол, охватывающий квалификацию станка, проверку деталей и долгосрочный анализ возможностей.

Ключевые показатели точности Шлифование коленчатого вала с ЧПУ

Прежде чем проводить какие-либо испытания, важно определить, какие параметры представляют собой «точность» для шлифовального станка коленчатого вала. Эти показатели напрямую влияют на производительность двигателя и срок службы компонентов.

• Допуск диаметра журнала: Обычно ±0,002–0,005 мм для высокопроизводительных коленчатых валов.
• Округлость (круглость): Должно быть в пределах 0,001–0,003 мм для коренных и штифтовых шеек.
• Цилиндричность: Измеряет отклонение конусности и ствола по длине шейки, обычно ≤0,002 мм.
• Шероховатость поверхности (Ra): Целевой Ra ≤ 0,4 мкм для контактных поверхностей подшипников.
• Точность броска журнала булавки: Отклонение центра штифта относительно главной оси обычно не превышает 0,005 мм.
• Угловое расположение штифтов: Критичен для синхронизации двигателя; угловая погрешность не должна превышать ±0,05°.

Эти показатели формируют схему измерения. Любой протокол оценки должен охватывать каждый из них с помощью соответствующего инструмента и метода.

Квалификация машины: отправная точка

Прежде чем приступить к шлифованию заготовки, сам станок должен быть проверен посредством геометрических и динамических квалификационных испытаний. Эти испытания определяют, может ли механическая конструкция машины поддерживать заявленные допуски.

Тесты на геометрическую точность

С помощью лазерного интерферометра или прецизионного шарикового стержня проверьте:

• Прямолинейность траверсной оси головки шлифовального круга (ось X): заданное значение ≤ 0,002 мм/300 мм.
• Параллельность между осью шпинделя круга и осью обрабатываемой/задней бабки: ≤ 0,003 мм/500 мм.
• Биение шпинделя шлифовального круга: ≤ 0,001 мм.
• Биение шпинделя рабочей головки: ≤ 0,002 мм

Оценка термической стабильности

Термический дрейф является основным источником размерных ошибок при шлифовании на станках с ЧПУ. Дайте машине поработать при рабочей температуре не менее 60–90 минут перед проведением точных измерений. Измеряйте тепловое смещение на шлифовальном шпинделе с помощью емкостного датчика каждые 15 минут. Стабильная машина должна демонстрировать температурный дрейф менее 0,003 мм после прогрева.

Измерения на станке: контроль точности в реальном времени

Современный шлифовальный станок коленчатого вала с ЧПУs интегрировать внутрипроизводственные системы измерения, которые непрерывно измеряют диаметр заготовки во время шлифования. Этот активный контур обратной связи является наиболее прямым методом контроля точности размеров.

Чтобы оценить эффективность встроенного в машину датчика:

1. Отшлифуйте испытательную шейку до номинального диаметра и запишите показания манометра при искровом разряде.
2. Снимите заготовку и измерьте ту же шейку с помощью калиброванного манометра или КИМ.
3. Рассчитайте разницу между показаниями машины и измерениями в автономном режиме.
4. Повторите это для 10 последовательных частей, чтобы установить ошибку корреляции датчика.

Хорошо функционирующий измерительный прибор должен коррелировать с результатами ШМ внутри процесса. ±0,001 мм . Отклонения сверх этого значения указывают на износ манометров, проблемы с монтажом или загрязнение охлаждающей жидкости.

Последующий контроль с помощью КИМ и прибора для проверки круглости

Внемашинные измерения предоставляют наиболее объективные данные для оценки точности. Два инструмента незаменимы:

Координатно-измерительная машина (КИМ)

Проверка КИМ фиксирует диаметр, цилиндричность и точность хода. Для оценки коленчатого вала сканирующий датчик предпочтительнее сенсорного датчика, поскольку он собирает сотни точек на каждую шейку, предоставляя статистически надежные данные. Измерьте как минимум 3 сечения на журнал (оба конца и центр), используя как минимум 36 точек на сечение .

Тестер округлости/формы

Специальный тестер округлости (типа Тейлора Хобсона или аналогичный) обеспечивает гораздо более высокое разрешение для определения округлости и волнистости поверхности, чем КИМ. Он использует прецизионный шпиндель с угловой неопределенностью ниже. 0,01 угловой секунды . Этот инструмент необходим для оценки:

• Погрешность круглости по ISO 12181
• Лоббинг (гармонические ошибки нечетного числа, вызванные бесцентровым крепежом)
• Волнистость (ошибки среднепространственной частоты, связанные с вибрацией колес)

Тестирование повторяемости: подход R&R и SPC

Повторяемость – это не просто одна хорошая сторона, это стабильный результат на протяжении всего производственного цикла . Эту возможность определяют два структурированных метода:

Повторяемость и воспроизводимость манометра (Gauge R&R)

В этом исследовании вариация системы измерения отделяется от фактической вариации детали. Процедура:

• Выберите 10 шеек коленчатого вала в ожидаемом диапазоне диаметров.
• Попросите 2–3 операторов измерить все 10 деталей по 3 раза каждую в случайном порядке.
• Рассчитайте %GRR = (Отклонение датчика R&R / Общее отклонение) × 100.

Критерии приемки: %ГРР ≤ 10% отлично; 10–30% — маргинально; выше 30% требуют корректирующих действий, прежде чем производственные данные станут достоверными.

Статистический контроль процессов (SPC) и возможности процессов

Измельчить минимум 25–30 коленчатых валов подряд в контролируемых условиях и запишите диаметр главной шейки для каждой детали. Нанесите данные на контрольную диаграмму X-bar и R, затем рассчитайте:

• Cp (возможности процесса): Меры распространяются относительно толерантности. Целевой Cp ≥ 1,67.
• Cpk (Индекс возможностей процесса): Учитывает центрирование процесса. Целевой Cpk ≥ 1,33 для стандартного производства; ≥ 1,67 для критических журналов.
• Стандартное отклонение (σ): Должно быть ниже 1/6 двустороннего допуска.

Сводная информация об оценке: показатели и пороги приемлемости

Распространенные источники потери точности и способы их выявления

Если результаты оценки выходят за пределы вышеуказанных пороговых значений, необходимо систематически отслеживать основную причину. Наиболее распространенные источники снижения точности в шлифовальный станок коленчатого вала с ЧПУs включают:

• Дисбаланс колеса или ошибки правки: Вызывает появление следов вибрации на профилях округлости в виде высокочастотных лепестков. Решение: отбалансировать колесо и заправить его более тонким поводком.
• Износ подшипников рабочей головки или задней бабки: Проявляется как увеличенное биение вращающейся детали. Обнаруживается с помощью прецизионного циферблатного индикатора на торце шпинделя.
• Термический рост во время длительных производственных циклов: Определяется путем отслеживания тенденций данных ШМ с течением времени: если диаметр постепенно смещается в одном направлении, необходима термическая компенсация или цикл прогрева.
• Несоответствие креплений или зажимов: В результате точность броска варьируется от детали к детали. Проверьте постоянство усилия зажима с помощью динамометрического ключа и повторите измерение.
• Ошибка интерполяции контроллера ЧПУ: Проявляется в виде ошибок углового положения в шейках штифтов. Проверьте, проверив разрешение энкодера оси C и настройки компенсации люфта.

Установление графика периодической переоценки

Одноразовой аттестации недостаточно для обеспечения долгосрочной гарантии производства. Оценка точности должна проводиться по многоуровневому графику:

• Каждая производственная смена: Проверьте корреляцию манометров в процессе работы, используя эталонный эталонный кольцевой манометр. Проверьте первую и последнюю часть пробега с помощью КИМ.
• Еженедельно: Запустите образец SPC из 10 частей и пересчитайте Cpk. Проверьте состояние колеса и износ правящего инструмента.
• Ежемесячно: Проведите полный аудит геометрической точности с использованием лазерного интерферометра и испытания шариковым стержнем.
• Ежегодно или после капитального ремонта: Полная повторная квалификация станка, включая термическую стабильность, биение шпинделя и исследование калибра.

Анализ тенденций на основе этих периодических проверок позволяет проводить упреждающее техническое обслуживание до того, как точность упадет ниже заданной, что значительно снижает процент брака и время незапланированных простоев.
