Прямой ответ: Круглое шлифование обеспечивает исключительную точность размеров (допуски ±0,001 мм), превосходное качество поверхности (Ra 0,1–0,4 мкм), высокую скорость съема материала и постоянную повторяемость при крупносерийном производстве. Это отраслевой стандарт для чистовой обработки валов, подшипников, роликов и прецизионных цилиндрических компонентов, используемых в аэрокосмической, автомобильной и гидравлической промышленности.
Что такое круглое шлифование?
Круглое шлифование — это процесс обработки, при котором абразивный круг удаляет материал с внешней или внутренней поверхности цилиндрической заготовки, обеспечивая высокоточную и гладкую поверхность. Заготовка вращается вокруг своей оси, а шлифовальный круг удаляет материал с контролируемыми приращениями. Этот процесс широко применяется к таким компонентам, как валы, шпиндели, стержни, штифты и шейки подшипников.
Современный Круглошлифовальный станок с ЧПУ Технология добавляет к этому процессу компьютерное числовое управление, обеспечивая полностью автоматизированные циклы, многоосную координацию и программируемые стратегии шлифования, которые значительно расширяют возможности обычных ручных или гидравлических станков.
наружное шлифование
Шлифует внешнюю цилиндрическую поверхность заготовки между центрами или в патроне.
Внутреннее шлифование
Шлифует внутреннее отверстие или отверстие для обеспечения жестких допусков посадки.
Бесцентровое шлифование
Никакого приспособления не требуется; части поддерживаются рабочим лезвием и регулирующим колесом.
Конусное шлифование
Формирует конические поверхности путем смещения заготовки или поворота шлифовальной головки.
Основные преимущества круглого шлифования
Следующие преимущества объясняют, почему цилиндрическое шлифование остается предпочтительным методом чистовой обработки прецизионных вращающихся компонентов в тяжелой промышленности, аэрокосмической отрасли и точном машиностроении.
01
Исключительная точность размеров
Круглое шлифование позволяет добиться допусков до ±0,001 мм (1 микрон), что намного превышает возможности токарной или фрезерной обработки. Это делает его незаменимым для компонентов, в которых необходимо точно контролировать посадку, зазор и натяг. (Источник: Справочник машинного оборудования, 30-е издание, Industrial Press)
02
Превосходное качество поверхности
Шлифование дает значения шероховатости поверхности в диапазоне Ra от 0,1 до 0,8 мкм по сравнению с Ra от 1,6 до 6,3 мкм, типичным для чистового точения. Это снижает трение, износ и усталостные разрушения во вращающихся узлах, таких как седла подшипников и поверхности шеек. (Источник: Справочник ASM, том 16, Механическая обработка)
03
Умение обрабатывать твердые материалы.
После термообработки металлы становятся слишком твердыми для эффективного точения или фрезерования. Круглое шлифование легко справляется с закаленными сталями (твердостью до 70 HRC), карбидами, керамикой и закаленными инструментальными сталями, что делает его единственным жизнеспособным методом финишной обработки для многих компонентов аэрокосмического назначения.
04
Высокая повторяемость и постоянство
Шлифовальные станки с ЧПУ повторяют один и тот же цикл с субмикронной точностью для тысяч деталей. Это имеет решающее значение в автомобильном и аэрокосмическом производстве, где необходимо исключить различия между партиями. Значения Cp/Cpk выше 1,67 обычно достижимы на круглошлифовальных станках с ЧПУ. (Источник: Служба контроля качества, Марсель Деккер)
05
Универсальность в зависимости от геометрии детали
Современный CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Минимальные тепловые искажения
При правильном применении СОЖ и контролируемой глубине резания при круглом шлифовании выделяется меньше тепла на единицу удаляемого материала по сравнению с агрессивным фрезерованием. Это сохраняет металлургическую целостность закаленных компонентов, предотвращая размягчение поверхности или эффекты повторного отпуска.
07
Высокая скорость съема материала (с CBN/алмазными кругами)
Высокоскоростное круглое шлифование с помощью CBN (кубического нитрида бора) или алмазных суперабразивных кругов позволяет удалять материал со скоростью, превышающей 100 мм3/мм/с, конкурируя с точением, сохраняя при этом качество отделки на уровне шлифования. (Источник: Grinding Technology, Стивен Малкин, Industrial Press)
08
Автоматизация и светотехническое производство
Круглошлифовальные станки с ЧПУ интегрируются с роботизированными загрузчиками, системами измерения в процессе производства и адаптивными системами управления. Это позволяет осуществлять работу без участия человека, значительно снижая затраты на рабочую силу на деталь и обеспечивая непрерывный производственный цикл 24 часа в сутки, 7 дней в неделю.
Круглое шлифование по сравнению с другими методами отделки
В таблице ниже цилиндрическое шлифование сравнивается с другими распространенными процессами чистовой обработки по наиболее важным производственным параметрам. (Источник: «Техника производства и технологии», Калпакджян, Пирсон)
| Параметр | Круглое шлифование | Завершить поворот | Хонингование | Притирка |
|---|---|---|---|---|
| Допуск (мм) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Чистота поверхности (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Возможности твердого материала | Отлично (до 70HRC) | Ограниченный (ниже 45HRC) | Хорошо | Хорошо |
| Скорость удаления материала | Высокий (с CBN) | Очень высокий | Низкий | Очень низкий |
| Потенциал автоматизации | Очень высокий (CNC Robotic) | Высокий | Средний | Низкий |
| Типичные применения | Валы, подшипники, ролики | Генеральная обработка | Отверстия двигателя | Оптические, измерительные детали |
Ключевые отраслевые приложения
Круглое шлифование применяется в отраслях с высокими требованиями, где точность размеров напрямую влияет на безопасность, эффективность и срок службы продукции.
Автомобильная промышленность
Коленчатые валы, распределительные валы, трансмиссионные валы, ведущие мосты и поверхности тормозных барабанов требуют шлифовки для соблюдения сборочных допусков.
Аэрокосмическая промышленность
Валы турбин, компоненты шасси и тяги приводов требуют сверхжестких допусков и превосходной целостности поверхности.
Гидравлика
Штоки гидроцилиндров и валы насосов требуют высококачественной обработки поверхности и округлости для эффективного уплотнения и длительного срока службы.
Инструмент и штамп
Прецизионные штифты, пуансоны и шаблоны шлифуются до окончательного размера после закалки для сохранения геометрии и твердости.
Подшипники
Внутренние и внешние кольца подшипника отшлифованы с точностью до микрона, чтобы обеспечить плавное вращение и минимальную вибрацию под нагрузкой.
Энергия / Генерация электроэнергии
Шеи ротора генератора, короткие валы турбины и валы крыльчатки насосов требуют круглого шлифования для обеспечения точности и надежности.
Наша серия круглошлифовальных станков с ЧПУ
Мы предлагаем полный спектр Круглошлифовальный станок с ЧПУ модели, разработанные с учетом различных производственных требований, размеров заготовок и уровней точности. Каждый станок оснащен усовершенствованным управлением с ЧПУ, прочной чугунной конструкцией и высокоточными шпиндельными системами для обеспечения стабильной производительности шлифования.

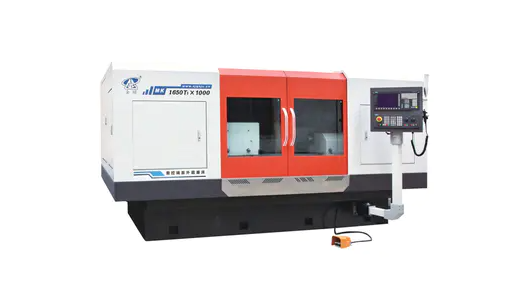

Круглошлифовальный станок с ЧПУ MK / MAK Series
Стандартная серия

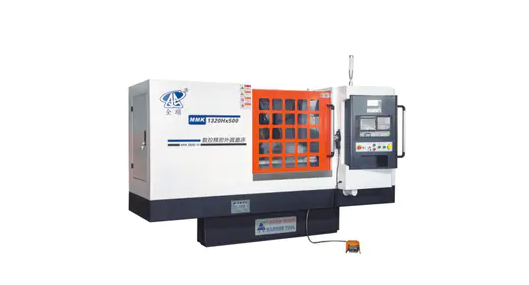

Высокоточный круглошлифовальный станок с ЧПУ
Высокая точность

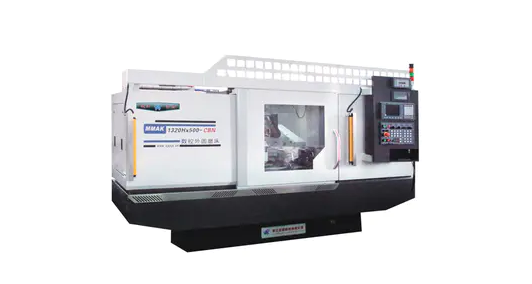

Высокоскоростной круглошлифовальный станок с ЧПУ
Высокая скорость

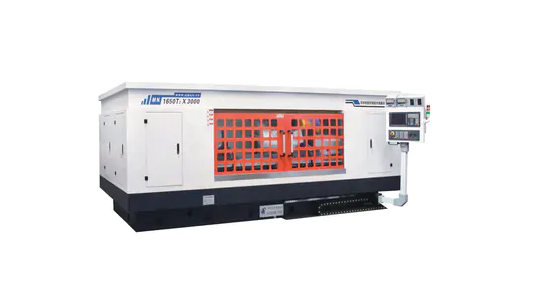

Круглошлифовальный станок с ЧПУ with Mobile Wheel Holder
Мобильная шлифовальная головка

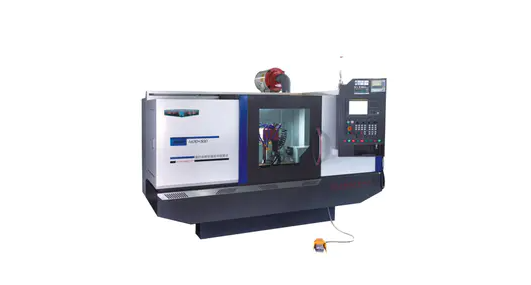

Круглошлифовальный станок с ЧПУ с двойной шлифовальной головкой
Двойная колесная головка
Технические факторы, которые максимизируют преимущества шлифования
Для полной реализации преимуществ круглого шлифования необходимо правильно настроить несколько параметров процесса:
| Фактор | Рекомендация | Влияние на выход |
|---|---|---|
| Спецификация колеса | CBN для закаленной стали; Оксид алюминия для общей стали | Определяет MRR, срок службы колеса и тепловую нагрузку. |
| Скорость колеса | 45 - 120 м/с (высокоскоростное шлифование) | Высокийer speed improves finish; reduces chip thickness |
| Скорость заготовки | 15–30 м/мин (шлифование по внешнему диаметру) | Влияет на качество поверхности и тепловложение. |
| Глубина резания | Черновая: 0,01-0,05 мм; Чистота: 0,002-0,005 мм. | Контролирует точность размеров и шероховатость поверхности. |
| Поток охлаждающей жидкости | Высокий-pressure, high-volume flood or through-wheel delivery | Предотвращает термические повреждения; смывает стружку с круга |
| Интервал перевязки | Непрерывная правка (CD) или в процессе обработки критически важных деталей | Сохраняет остроту круга; обеспечивает постоянную геометрию резки |
| Текущее измерение | Активное измерение диаметра во время цикла шлифования | Устраняет перерегулирование; автоматически компенсирует температурный рост |
Часто задаваемые вопросы
Какие материалы можно шлифовать цилиндрическим способом?
Круглое шлифование обрабатывает практически все металлические материалы, включая углеродистую сталь, легированную сталь, нержавеющую сталь, чугун, закаленную инструментальную сталь, твердый сплав, титан и даже некоторые виды керамики. Ключевым фактором выбора является тип абразивного круга, соответствующий материалу заготовки.
Как круглое шлифование с ЧПУ повышает производительность?
Система ЧПУ автоматизирует весь цикл шлифования, включая черновой проход, получистовый проход, чистовой проход, выплавку и отвод. В сочетании с роботизированной загрузкой и измерением в ходе процесса непроизводительное время резко сокращается. Исследования показывают, что шлифование с ЧПУ сокращает время цикла на 30-60% по сравнению с операциями ручного шлифования. (Источник: Журнал SME Manufacturing Engineering)
Какого качества поверхности можно добиться при круглом шлифовании?
Стандартное круглое шлифование обеспечивает Ra от 0,4 до 0,8 мкм. При использовании суперабразивных кругов из КНБ, высокоскоростных шпинделей и оптимальных условий процесса значения Ra 0,1 мкм или ниже достижимы, что эквивалентно твердому точению плюс суперфинишной обработке за одну операцию.
Подходит ли круглое шлифование для мелкосерийного производства?
Да. Современные круглошлифовальные станки с ЧПУ поддерживают быструю переналадку благодаря программируемой правке круга, сохраненным программам обработки деталей и быстрой смене креплений. Время наладки для многих семейств деталей сократилось до менее 20 минут, что делает мелкосерийное и даже единичное производство экономически выгодным.
В чем разница между врезным и поперечным цилиндрическим шлифованием?
При врезном (врезном) шлифовании круг подается радиально в заготовку для шлифования определенной зоны – идеально подходит для коротких, ступенчатых или профилированных участков. При поперечном шлифовании круг движется в осевом направлении вдоль заготовки, находясь в контакте, что подходит для длинных валов и непрерывных диаметров. Многие станки с ЧПУ сочетают оба метода в одной программе обработки детали.
Заключение
Круглое шлифование занимает уникальное положение в точном производстве: это единственный процесс, который одновременно обеспечивает точность размеров на микронном уровне, превосходное качество поверхности и возможность обрабатывать полностью затвердевшие материалы с высокой производительностью. Благодаря современной технологии ЧПУ он становится гибким, автоматизированным и высоко повторяемым краеугольным камнем любой операции точной обработки.
Независимо от того, занимаетесь ли вы крупносерийной чистовой обработкой автомобильных коленчатых валов, механической обработкой валов авиационных турбин со сверхжесткими допусками или производите штоки гидравлических цилиндров для требовательных уплотнений, Круглошлифовальный станок с ЧПУ обеспечивает сочетание технологических возможностей, потенциала автоматизации и долгосрочной надежности, с которым не может сравниться ни один другой процесс отделки.
