Каковы области применения шлифовальных машин для коленчатых валов?

Шлифовальные машины для коленчатого вала представляют собой прецизионные станки, используемые для восстановления или изготовления коленчатых валов с точными размерными допусками. Их основные области применения включают ремонт и производство автомобилей, аэрокосмическую технику, морские двигательные установки, тяжелое промышленное оборудование и оборудование для производства электроэнергии. Любой двигатель или механическая система, которая использует коленчатый вал для преобразования возвратно-поступательного движения во вращательную силу, зависит от шлифовки коленчатого вала с точки зрения производительности и долговечности.

Автомобильная промышленность: крупнейший сектор применения

В автомобильном секторе наблюдается самый высокий уровень использования шлифовальных машин для коленчатых валов в мире. Как OEM-производители (производители оригинального оборудования), так и мастерские по послепродажному ремонту двигателей полагаются на шлифовку коленчатого вала, чтобы обеспечить строгие допуски, часто в пределах ±0,001 мм .

Ремонт двигателя легкового автомобиля

В цехах по ремонту двигателей шлифуют коленчатые валы изношенных двигателей легковых автомобилей для восстановления диаметра шеек, чистоты поверхности и округлости. Стандартный коленчатый вал легкового автомобиля может иметь диаметр коренной шейки от от 50 мм до 70 мм , все они требуют значения шероховатости поверхности Ra 0,2–0,4 мкм после шлифования.

Высокопроизводительные и гоночные двигатели

Применение в автоспорте требует еще более жестких допусков и специальной шлифовки коленчатых валов из кованой стали или заготовок. Гоночные коленчатые валы часто шлифуются с определенным радиусом галтели и подвергаются микрообработке до значений Ra ниже 0,1 мкм, чтобы максимизировать усталостную устойчивость при высоких оборотах.

Двигатели коммерческих автомобилей и грузовиков

Дизельные двигатели большой мощности, используемые в грузовых автомобилях и автобусах, имеют коленчатые валы большего размера с большим количеством положений шейки. Шлифование этих компонентов в программах технического обслуживания автопарка значительно продлевает срок службы двигателя и снижает совокупную стоимость владения.

Аэрокосмическая и авиационная промышленность: точность на высочайшем уровне

Поршневые авиационные двигатели, обычно используемые в авиации общего назначения, учебных самолетах и некоторых военных платформах, содержат коленчатые валы, которые должны соответствовать стандартам авиационных властей. В этом секторе Точность размеров и прослеживаемость не подлежат обсуждению , поскольку любой сбой может иметь катастрофические последствия.

• Коленчатые валы самолетов обычно шлифуются с допусками ±0,0005 мм или плотнее.
• Сертифицированные предприятия по капитальному ремонту используют шлифовальные станки коленчатых валов с ЧПУ с полной измерительной документацией на соответствие нормам FAA или EASA.
• Такие материалы, как азотированная сталь или хромомолибденовые сплавы, требуют специального выбора шлифовального круга и управления охлаждающей жидкостью.


Морская промышленность: крупномасштабная Шлифование коленчатого вала

В морских дизельных двигателях грузовых судов, танкеров, паромов и морских платформ используются одни из крупнейших в мире коленчатых валов. Коленчатый вал двухтактного тихоходного судового двигателя может весить более 300 тонн и превышают 15 метров в длину, что требует специализированных мощных шлифовальных станков для коленчатых валов с прочными системами поддержки заготовок.

Шлифование на месте и в цеху

Из-за огромных размеров судовых коленчатых валов шлифовку часто выполняют на месте — внутри машинного отделения — с помощью портативных станков для шлифовки коленчатых валов. Это устраняет необходимость разбирать и транспортировать коленчатый вал, что существенно экономит время простоя и затраты операторов судов.

Военно-морские и оборонительные корабли

Военные подводные лодки и военные корабли также используют прецизионное шлифование коленчатого вала во время планового технического обслуживания, где эксплуатационная готовность зависит от надежности двигательных установок.

Производство электроэнергии: применение стационарных двигателей

Поршневые двигатели, используемые в производстве электроэнергии, в том числе дизель-генераторные установки, газовые двигатели и теплоэлектростанции (ТЭЦ), требуют периодического обслуживания коленчатого вала. Электростанции, работающие непрерывно при высоких коэффициентах нагрузки испытывают износ шеек, который требует перешлифовки для сохранения целостности масляной пленки и рабочих характеристик подшипника.

Типичные области применения включают в себя:

• Аварийные резервные дизель-генераторы в больницах, центрах обработки данных и промышленных объектах.
• Газовые двигатели в системах распределенной генерации электроэнергии
• Большие газокомпрессорные двигатели, используемые в нефте- и газопроводах.

Тяжелое строительное и горнодобывающее оборудование

Экскаваторы, бульдозеры, карьерные самосвалы и буровые установки оснащены мощными дизельными двигателями, работающими в экстремальных условиях. Коленчатые валы этих двигателей выдерживают высокие ударные нагрузки и загрязнения, которые ускоряют износ шеек. Восстановление коленчатых валов вместо замены в этом секторе может снизить затраты на 60–80% по сравнению с закупкой новых компонентов.

Шлифовка коленчатого вала центры, обслуживающие эту отрасль, оборудованы для обработки:

• Коленчатые валы длиной до 3000 мм.
• Детали весом в несколько сотен килограммов
• Несколько заниженных размеров (обычно заниженная заточка на 0,25 мм, 0,50 мм, 0,75 мм и 1,00 мм)

Сельскохозяйственная техника и внедорожная техника

Тракторы, комбайны, оросительные насосы и другая сельскохозяйственная техника используют долговечные дизельные двигатели. В сельской местности и на развивающихся рынках перешлифовка коленчатого вала предлагает экономичный способ продлить срок службы машины там, где может быть трудно найти новые двигатели или детали.

Коленчатые валы сельскохозяйственных двигателей обычно имеют от 3 до 7 коренных шеек и от 2 до 6 шеек кривошипа, каждая из которых может быть отшлифована за одну установку на современном шлифовальном станке с ЧПУ.

Железнодорожные и локомотивные двигатели

Дизель-электрические локомотивы и железнодорожные ремонтные машины используют большие многоцилиндровые двигатели, коленчатые валы которых требуют периодического ремонта. В депо по техническому обслуживанию железных дорог и сертифицированных предприятиях по капитальному ремонту используются шлифовальные станки для коленчатых валов, способные обрабатывать коленчатые валы длиной более 2 метров и с указанием до 16 или более журнальных позиций.

Учитывая критическую роль локомотивных двигателей в обеспечении безопасности, целостность поверхности после шлифования, включая остаточное напряжение, сохранение твердости и отсутствие пригорания при шлифовании, тщательно проверяется с помощью магнитопорошковых испытаний или испытаний на шум по Баркгаузену.

Сравнение применений шлифования коленчатого вала по отраслям

Сравнение станков с ЧПУ и обычных шлифовальных станков для коленчатого вала в различных областях применения

Выбор между станками с ЧПУ и обычными шлифовальными станками для коленчатых валов во многом зависит от требований применения. Станки для шлифования коленчатых валов с ЧПУ доминируют в высокопроизводительной автомобильной и аэрокосмической промышленности. , в то время как обычные машины по-прежнему распространены в небольших ремонтных мастерских и для периодических крупномасштабных морских или промышленных работ.

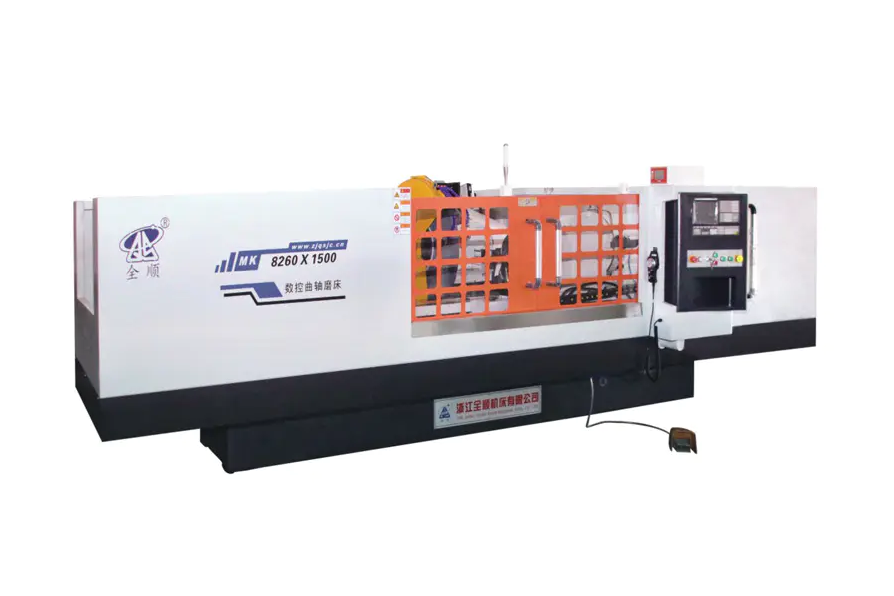

• Шлифовальные станки с ЧПУ: Предлагайте автоматизированное программирование циклов, измерение в ходе процесса и постоянную повторяемость при больших производственных партиях. Время цикла автомобильных коленчатых валов может быть сокращено до менее 10 минут на каждый компонент.
• Обычные мясорубки: Оставайтесь экономически эффективными для небольших объемов различных типов коленчатых валов, где гибкость настройки важнее производительности.
• Переносные шлифовальные станки коленчатого вала: Специально разработано для морского и промышленного применения на месте, где снятие коленчатого вала нецелесообразно.

Новые области применения: вспомогательное оборудование для электрических и гибридных силовых агрегатов

Хотя переход на электромобили снижает спрос на коленчатый вал в легковых автомобилях в долгосрочной перспективе, шлифовальные станки коленчатого вала обретают новую актуальность в производстве двигателей с увеличенным запасом хода для гибридных автомобилей, а также в производстве валов двигателей и эксцентриковых компонентов, имеющих геометрическое сходство с коленчатыми валами. Кроме того, глобальная установленная база машин с двигателями внутреннего сгорания обеспечит устойчивый спрос на услуги по шлифовке коленчатых валов в обозримом будущем.
