Какие бывают шлифовальные станки с ЧПУ?

В области точного производства, шлифовальные станки с ЧПУ играют решающую роль. Они используют высокоскоростные вращающиеся шлифовальные круги для тонкого шлифования поверхности заготовок, обеспечивая чрезвычайно высокую точность размеров и чистоту поверхности. С постоянным ростом промышленных требований к высокоточной и высокопроизводительной обработке типы шлифовальных станков с ЧПУ становятся все более разнообразными и специализированными.

Классификация по объекту и функции обработки: основные классификации шлифовальных станков с ЧПУ

шлифовальные станки с ЧПУ в основном классифицируются по форме обрабатываемых ими заготовок и их конкретным функциям, образуя несколько основных типов:

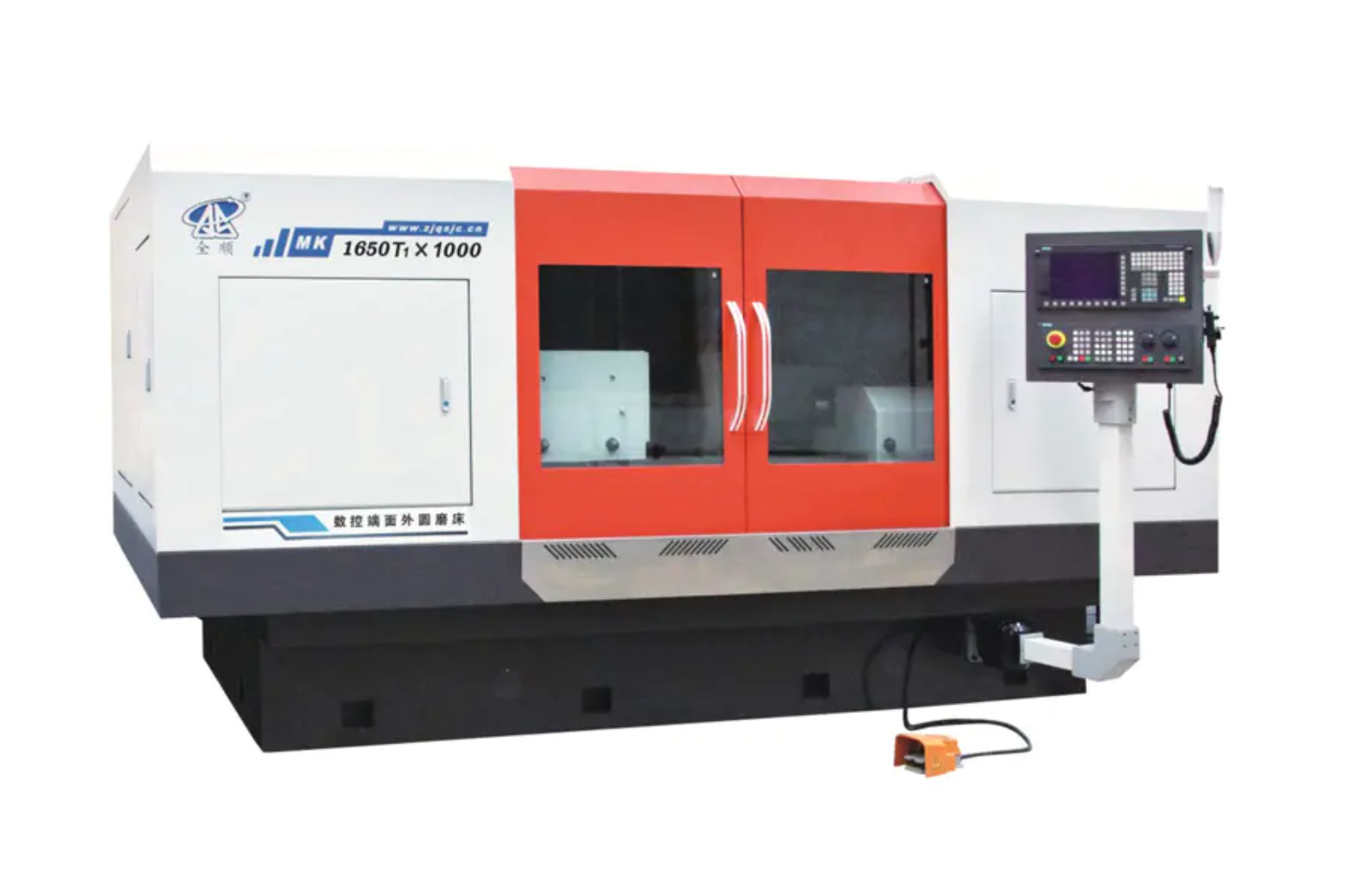

1. Круглошлифовальный станок с ЧПУ.

Особенности: Специально используется для шлифования внешних цилиндрических поверхностей, конических поверхностей и некоторых торцевых поверхностей заплечиков заготовок. Это основное оборудование для точной обработки деталей вала. Современный Круглошлифовальные станки с ЧПУ обычно имеют многоосевое управление, позволяющее выполнять составное шлифование, например, выполнять прецизионную обработку наружных диаметров и торцевых поверхностей за один установ.

2. Внутренний шлифовальный станок с ЧПУ.

Особенности: Используется для шлифования внутренних цилиндрических или конических поверхностей заготовок. Из-за нехватки места при внутреннем шлифовании в этих станках обычно используются высокоскоростные электрические шпиндели. Они широко используются в таких отраслях, как производство автомобильных деталей (например, корпусов подшипников), гидравлических компонентов и пресс-форм.

3. Плоскошлифовальный станок с ЧПУ.

Особенности: Используется для шлифования плоских или фасонных поверхностей заготовок. В зависимости от соотношения между осью шлифовального круга и направлением движения стола их можно разделить на прямоугольные столы с горизонтальным шпинделем, поворотные столы с вертикальным шпинделем и т. д. Их основное преимущество заключается в обеспечении чрезвычайно высокой плоскостности и шероховатости поверхности.

4. Станок для заточки инструментов с ЧПУ

Особенности: Специально разработан для шлифования и изготовления различного режущего инструмента (например, сверл, фрез, зуборезей и т. д.). Эти шлифовальные станки с ЧПУ обычно имеют пять или более осей одновременного управления для обработки инструментов сложной геометрии и высоких требований к точности.

5. Бесцентрово-шлифовальный станок с ЧПУ.

Особенности: Шлифование не требует центрального отверстия для позиционирования; вместо этого направляющие колеса и опорная пластина поддерживают заготовку. Этот метод идеально подходит для непрерывного шлифования больших объемов наружного диаметра тонких стержнеобразных деталей, обеспечивая чрезвычайно высокую эффективность производства.

6. Координатно-шлифовальный станок с ЧПУ

Особенности: Оснащен высокоточной системой координатного измерения и позиционирования, которая в основном используется для шлифования отверстий в формах или прецизионных деталях с чрезвычайно высокой точностью и чистотой поверхности.

Классификация по автоматизации и конструктивным характеристикам: вспомогательные виды для повышения эффективности

В дополнение к основным типам, классифицированным по функциям, упомянутым выше, шлифовальные станки с ЧПУ Также можно разделить по структуре и степени автоматизации:

Составные шлифовальные станки

Сочетание нескольких функций шлифования, таких как шлифование внешних диаметров, внутренних отверстий и торцевых поверхностей, позволяет выполнять несколько процессов за один установ, что значительно повышает точность и эффективность обработки.

Высокоскоростные/сверхскоростные шлифовальные станки

Используйте CBN (кубический нитрид бора) или алмазные шлифовальные круги и выполняйте шлифование на чрезвычайно высоких линейных скоростях, что значительно повышает скорость съема материала и качество обработки.

Шлифовальные станки с ЧПУ портального типа

Обладая высокой структурной жесткостью, подходит для шлифования плоских поверхностей или направляющих больших и тяжелых заготовок.

Рекомендации по выбору шлифовального станка с ЧПУ и будущие тенденции

Выбор правильного шлифовальный станок с ЧПУ требует всестороннего учета размера, формы заготовки, требований к точности, размера партии и бюджета. Например, если требуется обработка большого количества тонких валов, лучшим выбором будет бесцентрово-шлифовальный станок с ЧПУ; если используются сложные системы отверстий в пресс-формах, необходимо выбрать координатно-шлифовальный станок с ЧПУ.

Будущие тенденции развития шлифовальных станков с ЧПУ будут сосредоточены на следующих моментах:

• Комбинированное и интегрированное: один станок выполняет больше процессов, уменьшая количество ошибок при обращении и зажиме.


• Интеллектуализация: интеграция интеллектуального мониторинга, адаптивного управления, диагностики неисправностей и других технологий для достижения беспилотного или минимально укомплектованного персонала.


• Сверхточность: достижение точности обработки нанометрового уровня и качества поверхности.



шлифовальные станки с ЧПУ являются незаменимым прецизионным оборудованием в современной промышленности. Их разнообразные типы могут отвечать различным требованиям высокой точности, от массового производства до сложной обработки пресс-форм, и являются одной из ключевых технологий, способствующих модернизации высокотехнологичного производства.
