Каковы виды использования круглошлифовального станка?

В современном промышленном производстве высокие стандарты точности деталей и качества поверхности делают шлифование важнейшим этапом производственного процесса. Это специализированный станок, который в основном используется для высокоточного шлифования поверхностей заготовок, включая внешние цилиндрические поверхности, конические поверхности, торцы, ступенчатые поверхности и заплечики вала.

Основная ценность Круглошлифовальный станок заключается в их способности достигать чрезвычайно высокой точности размеров (обычно достигающей микрометров) и превосходного качества поверхности (даже зеркальной). В основном он используется в следующих областях:

Прецизионная обработка валов

Будь то коленчатые и распределительные валы в двигателях или шпиндели, вращающиеся валы и трансмиссионные валы в различном механическом оборудовании, Круглошлифовальный станок необходимы при отделке для обеспечения геометрической точности и динамического баланса.

Внешняя цилиндрическая обработка втулок и колец

Для кольцевых деталей, таких как внутренние и наружные кольца подшипников, втулки и втулки, которые сопрягаются с валами, круглошлифовальный станок гарантирует, что их наружные диаметры соответствуют строгим допускам, обеспечивая плотную сборку и точное перемещение.

Производство пресс-форм и инструментов

В промышленности по производству пресс-форм и инструментов Круглошлифовальный станок используются для изменения формы и шлифования внешних поверхностей таких деталей, как пуансоны, оправки и калибры, обеспечивая высокую твердость и надежную точность.

Ремонт и обслуживание

Круглошлифовальный станок может использоваться для ремонта внешней цилиндрической поверхности изношенных механических деталей, восстанавливая их первоначальные размеры и рабочие характеристики, тем самым продлевая срок службы оборудования и снижая затраты на техническое обслуживание.

Принцип работы и классификация круглошлифовальных станков

Круглошлифовальный станок сочетает в себе высокоскоростное вращение шлифовального круга с низкоскоростным вращением и движением подачи заготовки для достижения микроудаления материала заготовки. Обычные круглошлифовальные станки можно разделить на две категории в зависимости от метода поддержки заготовки:

Центрированный круглошлифовальный станок

Заготовка поддерживается центрирующим инструментом и подходит для обработки тонких валов с центрирующими отверстиями. Это наиболее часто используемый тип шлифовального станка.

Бесцентровый круглошлифовальный станок

Заготовка поддерживается и приводится в движение направляющим колесом, опорной пластиной и шлифовальным кругом, что исключает необходимость в центральном отверстии. Они особенно подходят для крупносерийной непрерывной обработки коротких валов или кольцевых деталей без центральных отверстий, таких как игольчатые ролики и поршневые пальцы.

Тенденции развития станков для наружного круглошлифования в условиях интеллектуального производства

С развитием Индустрии 4.0 и интеллектуального производства современные станки для наружного круглого шлифования больше не являются простыми механическими устройствами. Они развиваются в направлении высокой автоматизации, высокой эффективности и сложных функций:

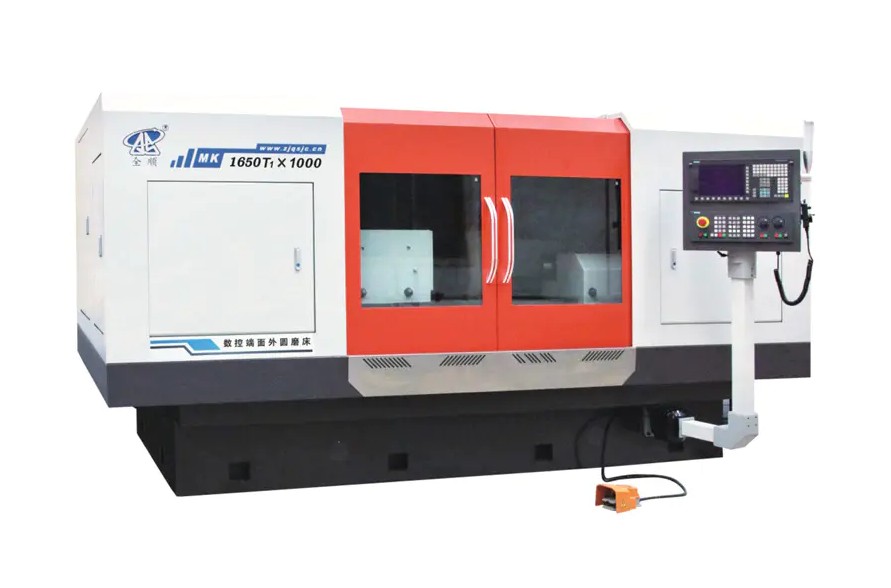

Шлифование с ЧПУ

Благодаря программному управлению внешние круглошлифовальные станки с ЧПУ обеспечивают полностью автоматизированное шлифование сложных кривых и многоэтапное шлифование, что значительно повышает гибкость обработки и эффективность производства.

Высокоточная подача

Используя такие технологии, как линейные двигатели и высокоточные ходовые винты, они достигают субмикронной точности подачи.

Онлайн-измерение и компенсация

Интегрированные системы измерения контролируют размеры заготовки в режиме реального времени и автоматически регулируют параметры шлифования, чтобы обеспечить стабильное качество конечного продукта.

Наружно-круглошлифовальные станки предназначены для эффективной и высокоточной чистовой обработки наружных поверхностей различных валов, втулок, колец, прецизионного инструмента. Они являются не только основой для достижения высоких характеристик механических деталей, но и ключевым элементом оборудования, обеспечивающим надежность и долговечность продукции. Для современной обрабатывающей промышленности, стремящейся к высокому качеству и эффективности, круглошлифовальные станки, несомненно, являются жизненно важным инструментом для достижения целей точной обработки.
