5-осевой шлифовальный станок: как он работает, основные преимущества и полезные советы по покупке

Когда клиент передает вам партию турбинных лопаток или многолезвийных режущих инструментов, обычный путь заключается в черновой и чистовой обработке каждой поверхности на отдельных станках, а затем надеяться, что концентричность сохранится. 5-осевой шлифовальный станок меняет эту арифметику. Он может располагать заготовку и круг по пяти интерполированным осям, поэтому одна установка охватывает гораздо более широкий диапазон геометрии. Но делает ли это следующую покупку правильной для каждого магазина? Честный ответ: это окупается только тогда, когда работа действительно требует одновременного многоосного движения.

Что на самом деле делает 5-осевой шлифовальный станок

5-осевой шлифовальный станок – это не просто выносная круглошлифовальная машина с двумя дополнительными кнопками. Оси X, Y и Z перемещают стол, шлифовальную бабку или заготовку в трех линейных направлениях. Оси A и B вращают и наклоняют заготовку или шпиндель инструмента. Вместе они дают пять степеней свободы, поэтому шлифовальный круг может приближаться к замысловатому профилю практически под любым углом, не теряя контакта с поверхностью.

На практике это означает, что вы можете отшлифовать поверхность сложной формы за один зажим. На трехосном станке вам придется индексировать деталь, перенастраивать и допускать ошибки биения и соосности. Пятиосевая интерполяция позволяет колесу оставаться в контакте с теоретической траекторией поверхности, в то время как деталь поворачивается и наклоняется под ним.

Как 5-осевое движение обеспечивает точность

Точность 5-осевого шлифовального станка — это не просто вопрос наличия большего количества двигателей. Система управления должна непрерывно синхронизировать пять осей. Современные системы ЧПУ используют разделенные декартовы координаты и инверсную кинематику, чтобы превратить траекторию инструмента в одновременные команды оси. Если одна ось отстает хотя бы на 0,002 мм, в готовом профиле могут наблюдаться затенения или дребезжание.

Механическая жесткость не менее важна. 5-осному шлифовальному станку необходима жесткая основа, высокая точность хода ШВП и термокомпенсация шпинделя. Без них дополнительные оси только расширят диапазон ошибок. В лучших пятиосных конструкциях используются линейные направляющие с предварительным натягом и поворотные столы с прямым приводом для минимизации люфта.

Ключевые преимущества 5-осевого шлифования на практике

Пятиосное шлифование дает вам меньше настроек, сокращает время цикла, улучшает качество поверхности и позволяет создавать подрезы и искривленную геометрию, чего невозможно достичь простым врезным шлифованием. Это также улучшает согласованность деталей, поскольку для всех обрабатываемых поверхностей используется один и тот же зажим.

Когда 5-осевой станок не лучший вариант

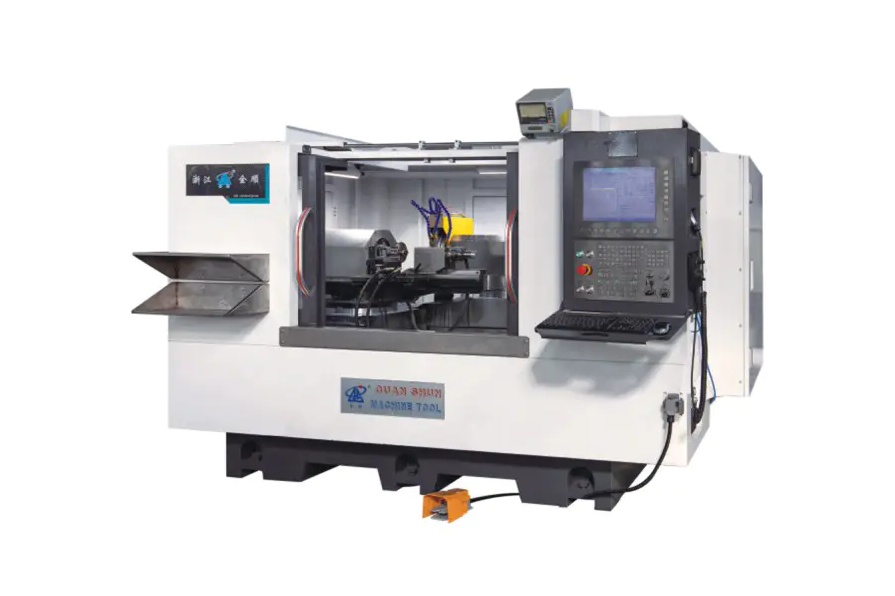

Если ваши детали в основном представляют собой цилиндрические валы, втулки или коленчатые валы с четко выраженной осевой линией, многоосный станок может оказаться излишним. Круглошлифовальный станок с ЧПУ или комбинированный шлифовальный станок могут обеспечить субмикронную округлость и постоянный размер при гораздо меньших затратах и ​​более простом обслуживании. Например, компания Zhejiang Quanshun Machine Tool производит высокоточный профильный цилиндрический шлифовальный станок с ЧПУ который обрабатывает сложные внешние профили с гораздо более традиционной настройкой. В отличие от пятиосной геометрии, эти станки построены вокруг оси вращения детали, поэтому они сохраняют жесткость, которую большинство цехов ожидают от круглошлифовальных станков.

Если вы обрабатываете длинные валы или валы большого диаметра, конструкция с двумя шлифовальными головками или широкими шлифовальными кругами часто позволяет выполнить работу с более высокой производительностью, чем пятиосный центр. Также доступны индивидуальные решения для шлифования нестандартных заготовок без необходимости покупать больше осей, чем вы можете использовать.

Что следует оценить перед покупкой 5-осевого шлифовального станка

Начните со своего портфолио запчастей. Если 80% работы можно выполнить с помощью простого двухкулачкового патрона, 5-осевая инвестиция может остаться без дела. Далее определите диапазон допуска. Пятиосевая обработка обеспечивает допуски профиля ±0,005 мм , но если вам нужно всего лишь ±0,01 мм по внешнему диаметру, более дешевая машина легко выдержит это.

Программирование — еще одна скрытая стоимость. Для 5-осевого шлифовального станка обычно требуется постпроцессор CAM, который выводит интерполированные пятиосные перемещения, а также обученный программист. Учитывайте это время, а не только цену.

Наконец, обратите внимание на глубину обслуживания производителя машин. 40-тонную машину с пятью осями – это не то, что можно отвезти в местную ремонтную мастерскую. Спросите о времени отклика, наличии запасных осей и о том, предлагает ли производитель ввод в эксплуатацию на месте.

Выбор правильной технологии шлифования для вашего цеха

Универсального вердикта не существует. Правильный выбор зависит от вашего ассортимента продукции, ваших целей в области качества и способности вашей команды программировать многоосные траектории движения инструмента. Многие производители находят средний путь: иметь надежный круглошлифовальный станок с ЧПУ для основной части повседневной работы и добавлять гибкий составной шлифовальный центр при появлении сложных деталей. Такой подход позволяет снизить стоимость детали, сохраняя при этом возможность обработки экзотической геометрии.

Практические рамки принятия решений см. в нашем руководстве по как выбрать шлифовальный станок .
